Description

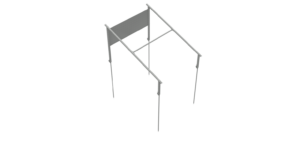

Support de fixation pour 2 ou 8 panneaux photovoltaïques (400 Wc à 550 Wc) : Installation facile et rapide au sol

Notre support est spécialement conçu pour faciliter l’installation de 2 panneaux photovoltaïques de 400 Wc à 550 Wc directement au sol. Grâce à notre système de fixation par pieux battus, profitez d’une solution simple, rapide et flexible pour votre installation solaire.

Caractéristiques principales :

• Fixation par pieux battus : Notre système de fixation par pieux battus offre une installation rapide et facile, sans besoin de travaux de terrassement importants. Les pieux sont enfoncés dans le sol, offrant une base solide et stable pour vos panneaux solaires.
• Adaptabilité : Notre support est compatible avec la plupart des panneaux photovoltaïques de 400 Wc à 550 Wc, offrant une grande flexibilité pour votre projet solaire.
• Robustesse et durabilité : Fabriqué à partir de matériaux de haute qualité, notre support est conçu pour résister aux intempéries et garantir la longévité de votre installation solaire.
• Optimisation de l’orientation : Notre support permet d’ajuster l’orientation de vos panneaux solaires pour maximiser la production d’énergie.

Avantages :

• Installation simple et rapide : Le système de fixation par pieux battus permet une installation facile et rapide, même pour les personnes ayant peu de connaissances techniques.
• Flexibilité : Le support s’adapte à différents types de terrains et de configurations de panneaux solaires.
• Stabilité : Les pieux battus assurent une stabilité optimale de la structure, même en cas de vents forts ou de terrains difficiles.
• Écologique : L’installation par pieux battus minimise l’impact environnemental par rapport à des solutions de fixation plus lourdes.

Comment déterminer la profondeur des pieux à implanter :

Compte tenu des valeurs d’arrachement de la note de calcul, qui s’élèvent à 259 kg sous une pression de vent de 700 N/m² et une inclinaison de 20° pour la solution 2 PV, des tests d’arrachement localisés sont réalisés en plusieurs points afin de déterminer la profondeur d’ancrage optimale (valeur d’arrachement > 259Kg) .

Outillage nécessaire pour réaliser les tests

• Trepied (Disponible à l’achat)
• Treuil à chaine ou autres moyens de traction
• Crane scale 1000kg pour mesurer la traction (Disponible à l’achat)
• Anneaux d’accroche sur les pieux (Disponible à l’achat)
• Marteau piqueur électrique ou thermique
• Outils pour marteau piqueur afin de battre les pieux (mandrin Disponible à l’achat)
• Procédure de test

Explication des termes techniques

• Valeurs d’arrachement : Force nécessaire pour arracher un élément (ici, le support ou la fixation) du sol ou de son support.
• Note de calcul : Document technique qui justifie les choix de dimensionnement et de fixation d’un ouvrage (ici, l’installation photovoltaïque).
• Pression de vent : Force exercée par le vent sur une surface.
• Inclinaison : Angle d’inclinaison des panneaux solaires par rapport à l’horizontale.
• Tests d’arrachement localisés : Tests réalisés sur le terrain pour vérifier la résistance du sol à l’arrachement et déterminer la profondeur d’ancrage nécessaire.
• Profondeur d’ancrage optimale : Profondeur à laquelle doivent être ancrés les supports ou fixations pour garantir la stabilité de l’installation face aux forces d’arrachement.

Importance de ces tests

Ces tests sont essentiels pour assurer la sécurité et la longévité de l’installation photovoltaïque. Ils permettent de déterminer la profondeur d’ancrage minimale pour résister aux forces du vent et éviter tout risque d’arrachement des panneaux solaires.
